Welchen Höhenbereich sollten Sie für verstellbare Kunststofffüße wählen?

Haben Sie schon einmal eine Terrassenmontage unterbrochen, weil Ihre Stützen nur Millimeter zu kurz waren? Die Bestellung falscher Sockelhöhen führt zu sofortigen Verzögerungen in der Projektmitte. Außerdem beeinträchtigt es die strukturelle Integrität und verschwendet Budget für unnötige Verlängerungsstücke. Wenn dieses Detail falsch ist, wird der Fortschritt sofort gestoppt.

Bei der Auswahl der richtigen Höhe geht es selten um eine einzige schnelle Messung. Es erfordert eine sorgfältige Berechnung des Mindestabstands, der maximalen Höhe, der Hangneigungen und der Materialstärken auf Ihrem gesamten Gelände. Ohne diese genauen Zahlen besteht die Gefahr, dass eine unebene oder instabile Oberfläche entsteht.

Dieser Leitfaden enthält die genauen Formeln, strukturellen Grenzen und Kauflogik, die Sie benötigen. Sie erfahren, wie Sie Ihren Untergrund genau bewerten und überlappende Höhenbereiche auswählen. Wenn Sie diese Schritte befolgen, können Sie sicher eine Stückliste für Ihr verstellbares Kunststoff-Sockelsystem erstellen , die auf Ihren nächsten Bau zugeschnitten ist.

Wichtige Erkenntnisse

• Berechnen Sie die erforderliche Sockelhöhe immer, indem Sie das Oberflächenmaterial (Pflastersteine/Terrassendielen) und die Balkendicke von der Gesamthöhe des fertigen Bodens (FFE) abziehen.
• Kaufen Sie Höhenhalterungen, die sich „überlappen“, um Untergrundschwankungen und Neigungskorrekturen auszugleichen, ohne tote Zonen zu schaffen.
• Stützfüße mit mehr als 400 mm (ca. 16 Zoll) erfordern häufig zusätzliche seitliche Aussteifungen oder spezielle Kupplungen, um die Tragfähigkeit aufrechtzuerhalten.
• Die Berücksichtigung von Abdichtungsbahnen, Entwässerungsgefälle und Türschwellen ist entscheidend, um die häufigsten Fehler bei der Dimensionierung zu vermeiden.

1. Verstehen der Höhenfähigkeit eines verstellbaren Kunststoffsockels

Sie können die richtige Höhenhalterung nicht auswählen, ohne zu verstehen, wie das System tatsächlich funktioniert. Die Hubfähigkeit hängt vollständig vom Zusammenspiel der modularen Teile ab. Hersteller entwerfen diese Systeme, um unterschiedliche Lasten in unterschiedlichen Höhen zu bewältigen.

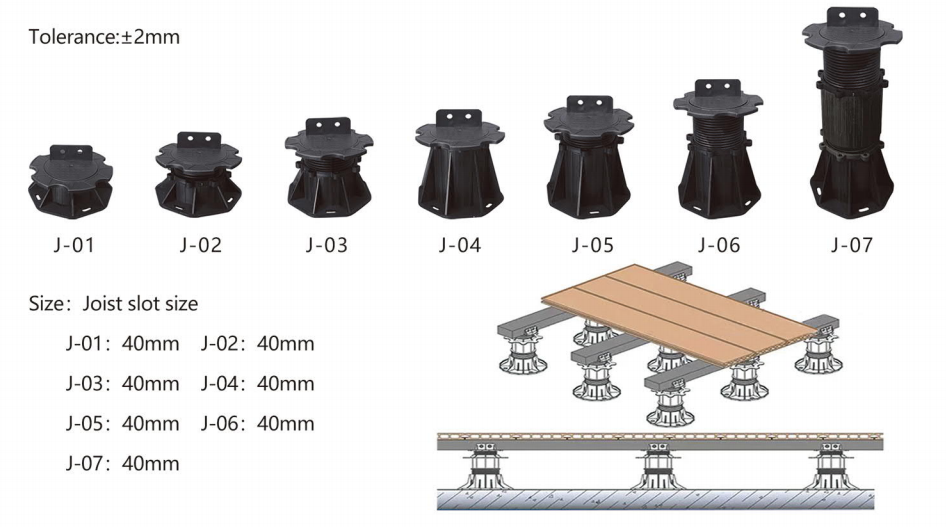

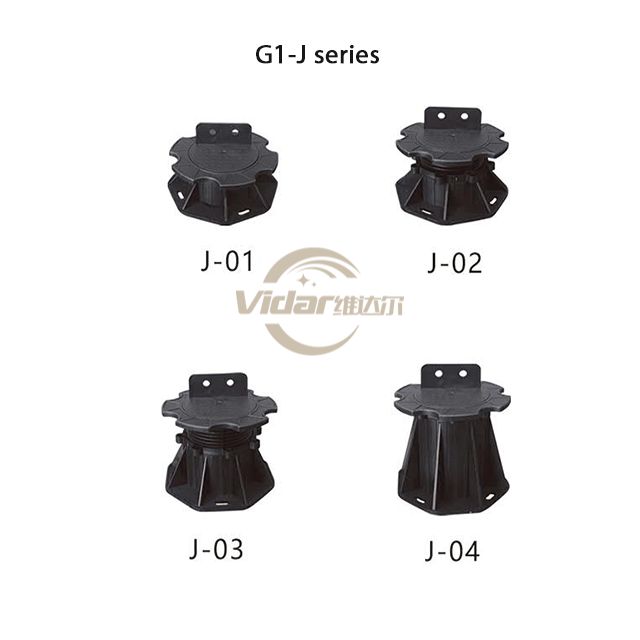

Eine typische Standardeinheit besteht aus mehreren unterschiedlichen Teilen. Sie arbeiten zusammen, um Ihnen eine millimetergenaue Kontrolle über Ihr Oberflächenniveau zu ermöglichen.

• Die Basis: Diese breite, flache Scheibe verteilt das Gewicht auf dem Untergrund. Es verhindert, dass das Gerät empfindliche Abdichtungsbahnen durchsticht.
• Der Gewindekern: Dieser zentrale Zylinder dreht sich nach oben oder unten. Es bestimmt den primären Einstellbereich.
• Der Kopf: Die obere Platte trägt den Balken oder Pflasterstein. Oft sind Distanzlaschen oder Balkenhalterungen enthalten.
• Verlängerungsringe (Koppler): Diese Zwischenringe fädeln Sie zwischen Basis und Kopf ein. Sie erhöhen die Gesamthöhenkapazität für tiefe Hohlräume.

Projekte erfordern häufig unterschiedliche Freigabeniveaus. Sie müssen den Unterschied zwischen Ultra-Low-Profilen und Standardserien verstehen. Die Anforderungen an extrem niedrige Abstände liegen normalerweise zwischen 10 mm und 40 mm. Diese engen Räume sind auf feste Sockel oder minimal verstellbare Polster angewiesen. Ihnen fehlt ein tiefer Gewindekern. Sie drehen den Kopf einfach um einige Millimeter, um die Oberfläche zu nivellieren.

Bei Höhen über 40 mm kommen standardmäßige verstellbare Systeme zum Einsatz. Sie können über 1000 mm hinaus skaliert werden. Wenn Sie extreme Höhen benötigen, stehen Sie vor einer Kaufentscheidung. Sollten Sie höhere Basiseinheiten kaufen oder Verlängerungsringe auf Standardeinheiten stapeln?

Verlängerungsringe bieten unglaubliche Flexibilität. Sie ermöglichen es Ihnen, 600 mm oder 800 mm zu schlagen, ohne Dutzende verschiedener Basisgrößen auf Lager zu haben. Das Stapeln zu vieler Halsbänder erhöht jedoch das Kosten-Nutzen-Verhältnis. Manchmal bietet der Kauf einer speziell angefertigten höheren Basiseinheit eine bessere Stabilität und spart Geld für einzelne Kunststoffkomponenten.

2. Die Formel: Berechnen Sie Ihren genauen Bedarf an höhenverstellbaren Stelzlagern

Vermutungen werden Ihre Installation ruinieren. Um die richtigen Komponenten zu bestellen, benötigen Sie einen zuverlässigen mathematischen Ansatz. Glücklicherweise bleibt die Kernrechnung einfach und universell anwendbar.

Zuerst müssen Sie die Gesamthöhe des fertigen Bodens (FFE) ermitteln. Dies ist die absolute Oberfläche Ihres Decks oder Ihrer Terrasse. Von dieser Zahl subtrahieren Sie Ihre Strukturschichten.

Die Kernberechnung:
Erforderliche Sockelhöhe = gewünschte fertige Terrassenhöhe – (Pflasterstein-/Terrassendielendicke + Balkenprofildicke).

Wenn Ihre gewünschte Terrassenhöhe 150 mm über dem Beton liegt, können Sie kein 150 mm-Sockel kaufen. Wenn Ihre Terrassendiele 25 mm dick und Ihr Aluminiumbalken 40 mm dick ist, ziehen Sie 65 mm ab. Sie benötigen tatsächlich einen höhenverstellbaren Sockel, der auf genau 85 mm eingestellt ist.

Als nächstes müssen Sie den Untergrund berücksichtigen. Untergründe sind selten vollkommen eben. Sie müssen die höchsten und niedrigsten Punkte Ihrer Betonplatte, Ihres verdichteten Kieses oder Ihrer wasserdichten Dachterrasse messen. Verwenden Sie eine Laserebene, um diese Höhen zu kartieren. Der Unterschied zwischen dem höchsten Gipfel und dem niedrigsten Tal bestimmt die gesamte Palette an Sockeln, die Sie benötigen.

Sie müssen auch Entwässerungsgefälle berücksichtigen. Flachdächer und Betonplatten verfügen über ein absichtliches Gefälle, um Wasser von Gebäuden abzuleiten. Eine Standardneigung von 1 % bis 2 % wirkt sich auf lange Sicht dramatisch auf Ihre erforderlichen Höhen aus. Bei einer Neigung von 2 % verringert sich die Steigung pro Meter um 20 mm. Wenn Ihr Deck 5 Meter lang ist, muss der Sockel am anderen Ende 100 mm höher sein als der Sockel am Anfang.

3. Kaufstrategie: Warum Sie „überlappende“ Höhenbereiche verwenden müssen

Eine der gefährlichsten Fallen bei der Projektplanung ist der Kauf aufeinanderfolgender Sockelgrößen. Viele Käufer achten auf ihre Maße und Bestellgrößen wie 50–80 mm und 80–110 mm. Sie gehen davon aus, dass dies alles von 50 mm bis 110 mm nahtlos abdeckt. Das ist nicht der Fall.

Dadurch entsteht ein ernstes Risiko einer „toten Zone“. Stellen Sie sich vor, Ihre Zielhöhe liegt genau bei 79 mm. Du schnappst dir das 50-80mm-Gerät. Um 79 mm zu erreichen, müssen Sie es fast bis zur absoluten Höchstgrenze herausschrauben. Dann stellen Sie fest, dass der Boden leicht abfällt. Sie befestigen einen Grundneigungskorrektor. Dieser Korrektor verändert die Geometrie gerade so weit, dass Sie 79 mm nicht mehr sicher erreichen können.

Wenn Sie auf die 80-110-mm-Einheit umsteigen, liegt der Tiefpunkt bei 80 mm. Es kann nicht auf 79 mm komprimiert werden. Du steckst jetzt fest. Sie haben eine tote Zone, in der keiner der Sockel funktioniert.

Sie lösen dieses Problem, indem Sie überlappende Sortimente kaufen. Dadurch ist eine stufenlose Einstellbarkeit über unebenes Gelände gewährleistet.

1. Ordnen Sie Ihre erwarteten Höhen im gesamten Raster zu.
2. Wählen Sie eine untere Halterung mit einem großzügigen Maximum, z. B. 50–85 mm.
3. Wählen Sie Ihre nächsthöhere Größe so aus, dass sie mindestens 10 bis 15 mm des Bereichs mit der niedrigeren Größe teilt, z. B. 75 bis 120 mm.
4. Benutzen Sie die niedrigeren Einheiten für das höher gelegene Gelände und wechseln Sie zu den höheren Einheiten, lange bevor Sie die maximalen Gewindegrenzen erreichen.

Sobald Sie die Bereiche festgelegt haben, müssen Sie die Mengen abschätzen. Der Abstand Ihres Stützgitters bestimmt, wie viele Einheiten in jede Halterung fallen. Der Balkenabstand bei 300-mm-Abständen erfordert deutlich mehr Stelzlager pro Quadratmeter als der Abstand bei 400-mm-Abständen. Wenn Sie dies auf einer Sitemap darstellen, können Sie vermeiden, zu viele falsche Größen zu bestellen.

4. Strukturelle Grenzen: Beeinflusst die Höhe die Tragfähigkeit?

Viele skeptische Käufer stellen eine berechtigte Frage: Trägt ein Sockel, der auf 50 mm sitzt, ein anderes Gewicht als einer, der auf 500 mm verlängert ist? Die kurze Antwort lautet: Ja. Die Höhe verändert die Strukturdynamik der gesamten Baugruppe.

Wenn Sie eine Einheit verdichtet halten, wird die vertikale Last direkt auf die Basis übertragen. Der Schwerpunkt bleibt unglaublich niedrig. Wenn Sie Verlängerungsmanschetten hinzufügen und die Höhe erhöhen, führen Sie neue mechanische Belastungen ein. Ein hoher Stützsockel aus Kunststoff wirkt wie eine Säule. Bei ungleichmäßiger Gewichtsverlagerung kann es zu einer Hebelwirkung kommen.

Dies bringt uns zu strengen Thread-Eingriffsregeln. Ingenieure schreiben vor, dass ein Mindestmaß an Gewinde im Inneren des Kragens oder der Basis verbleiben darf. Wenn Sie einen Sockelkopf zu weit herausdrehen, können nur wenige Kunststoffgewinde die enorme Nutzlast darüber tragen. Ein schwerer Tritt oder ein sich verschiebender Pflasterstein kann zu einem völligen Versagen führen, die Kunststofffäden abreißen und die Oberfläche einstürzen lassen. Überschreiten Sie niemals die vom Hersteller auf dem Kern angegebene maximale Höhenlinie.

Mit zunehmender Höhe wird die Seitenstabilität zum Hauptanliegen. Ein Projekt geht von der Standardinstallation zum Hochbau über, wenn die Stützen 400 mm (ca. 16 Zoll) überschreiten. Hohe Systeme erfordern mechanische Verbindungen, eine Begrenzung des Umfangs oder eine Querverstrebung. Windlasten, Vibrationen beim Gehen und leichte Materialausdehnungen führen dazu, dass eine hohe, freistehende Terrasse schwankt.

Um eine hohe Installation zu sichern, befestigen Bauunternehmer die Sockelköpfe häufig mit Schrauben am Balkengerüst. Sie sorgen außerdem dafür, dass die Deckoberfläche eng an den tragenden Wänden anliegt, um horizontale Verschiebungen zu verhindern.

5. Implementierungsrisiken: Vor der Bestellung zu vermeidende Fehler bei der Größenbestimmung

Selbst bei perfekten Formeln und sich überschneidenden Bereichen können die Feldbedingungen Ihre endgültige Freigabe beeinträchtigen. Sie müssen mit unsichtbaren Faktoren rechnen, die Ihre endgültige Höhe verändern.

Die Kompression von Abdichtungsbahnen stellt einen großen Fehler bei der Dimensionierung dar. Wenn Sie schwere Pflastersteine ​​oder tragende Terrassendielen auf ein schwimmendes System legen, drückt das Gewicht stark nach unten. Dadurch werden Gummischutzmatten oder Hartschaumisolierungen unter dem Untergrund leicht komprimiert. Diese Kompression beträgt möglicherweise nur 1 mm oder 2 mm, aber wenn Sie Ihren Sockel auf die absolute Mindesthöhe dimensionieren, verlieren Sie den erforderlichen Abstand.

Ein weiterer kritischer Bereich ist die Einhaltung der Türschwellenwerte. Sie können das Deck nicht einfach bündig mit dem Innenboden bauen. Lokale Bauvorschriften regeln streng die Anforderungen an die Abstufung von Innenböden bis hin zu schwimmenden Außendecks. Diese Codes verhindern, dass Regenwasser unter die Türschwelle bläst. Wenn ein Prüfer Sie dazu zwingt, die Terrassenhöhe um 25 mm zu senken, um den Vorschriften zu entsprechen, könnten plötzlich alle Ihre Stelzlager zu hoch sein.

Ignorieren Sie niemals das Neigungskorrekturprofil. Beton- und Dachterrassenschräge zur Entwässerung. Um Ihr Podest perfekt vertikal zu halten, fügen Sie keilförmige Neigungsausgleicher an der Basis oder am Kopf hinzu. Durch das Hinzufügen eines Korrektors wird ein festes Stück Kunststoff in den Stapel eingeführt. Oftmals erhöht sich die absolute Mindesthöhe um 2 bis 5 mm. Wenn diese zusätzliche Dicke nicht berücksichtigt wird, werden dichte Installationen ruiniert.

Abschluss

Die Auswahl des richtigen Höhenbereichs erfordert mehr als nur das Ablesen eines Maßbandes. Sie müssen die maximalen und minimalen Untergrundabweichungen sorgfältig bewerten. Wenden Sie die Abzugsformel an, um Ihre Terrassendielen und Balken von der fertigen Bodenhöhe abzuziehen. Am wichtigsten ist, dass Sie immer überlappende Bereiche auswählen, um tote Zonen bei der Installation zu vermeiden.

Ihr nächster Schritt sollte eine praktische Validierung sein. Wir empfehlen Ihnen dringend, ein vielfältiges Musterpaket in den von Ihnen gewählten Größen zu bestellen. Alternativ können Sie Ihre Standortmessungen mit einem Sockelrechner eines Herstellers durchführen. Durch die Validierung der genauen Materialstärken und Neigungsprozentsätze sichern Sie sich Ihre endgültige Stückliste, bevor Sie sich zum Großeinkauf verpflichten.

FAQ

F: Kann ich die Basis eines Kunststoff-Stützsockels zuschneiden, um ihn an eine niedrigere Höhe anzupassen?

A: Nein. Das Schneiden oder Modifizieren der Basis zerstört die strukturelle Integrität und führt zum sofortigen Erlöschen der Herstellergarantie. Es beeinträchtigt die Gewichtsverteilung und kann möglicherweise Ihre wasserdichte Membran beschädigen. Wenn Ihr Abstand zu gering ist, müssen Sie spezielle Sockel mit extrem niedrigem Profil oder stapelbare Gummiunterlegscheiben kaufen, die speziell für enge Räume entwickelt wurden.

F: Wie viele Verlängerungshalsbänder kann ich sicher auf einem Sockel stapeln?

A: Die meisten Hersteller erlauben das Stapeln mehrerer Krägen, um eine Höhe von bis zu 1000 mm zu erreichen. Standardbeschränkungen beschränken jedoch in der Regel den Bau über 400 mm hinaus ohne zusätzliche technische Maßnahmen. Sobald Sie genügend Manschetten über 400 mm gestapelt haben, sind strukturelle Querverstrebungen und eine Begrenzung des Umfangs obligatorisch, um seitliches Schwanken und Knicken unter Lasten zu verhindern.

F: Was ist die Mindesthöhe für eine verstellbare Deckstütze?

A: Einstellbare Einheiten mit echtem Gewinde beginnen normalerweise bei einer Höhe von etwa 10 mm bis 15 mm. Unterhalb dieses Schwellenwerts ist nicht genügend physischer Platz für einen Gewindemechanismus vorhanden. Bei Abständen unter 10 mm müssen Sie nicht verstellbare, stapelbare Gummiunterlegscheiben verwenden, um die gewünschte Nivellierung zu erreichen.

F: Benötige ich unterschiedliche Stelzlager für den Umfang und die Ecken?

A: Der Höhenbereich bleibt gleich, Sie benötigen jedoch häufig leicht unterschiedliche Sockeldesigns. Umrandungs- und Eckeinheiten benötigen abtrennbare Sockelelemente, damit sie bündig an einer vertikalen Wand anliegen können. Wenn Sie breite Standardsockel in der Nähe von Wänden verwenden, wird das Podest vom Rand weggedrückt, sodass Ihre Terrasse an den Rändern nicht gestützt wird.
